انیمیشن شیرهای صنعتی ۵ - Gate Valve-TIP ۱۳۹۵/۳/۲۰


نام لاتین:API Gate Valve-TIP

کد مطلب:PI-011

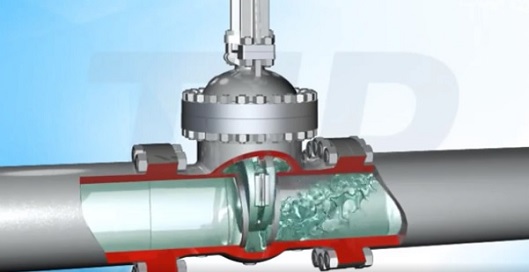

API Gate Valve-TIP

Gate Valves are widely used in fluid-handing systems for flow controlling, Typical gate valves are designed to be fully opened or fully closed. When it is fully open, the typical gate valve has no obstruction in the flow path, resulting in very low friction loss.

شیرهای دروازه ای API

شیرهای دروازه ای به طور وسیعی در سیستم های جریانی  و کنترل جریان مورد استفاده قرار می گیرند. شیرهای دروازه ای برای باز بودن کامل  و یا برای بسته بودن کامل مورد استفاده قرار می گیرد. وقتی شیرهای دروازه ای کانلا باز می باشد، آنها مانعی برای مسیر جریان ندارند و دارای حداقل اصطکاک می باشند.

شیرهای دروازه ای متداول ترین و پركاربردترین شیرهای صنعتی می باشد كه دارای قیمت نسبتاً ارزانتر و افت فشار پایین است. این نوع شیرها كه ذاتاً bi-directional هستند معمولاً در مواردی كاربرد دارند كه هدف از به كارگیری آنها قطع یا وصل كامل جریان باشد. علت این امر حساسیت Seat ها در مقابل سایش می باشد. چراكه حركت سریع سیال در نزدیكی وضعیت بسته شیر سایش و فرسایش زودهنگام شیر را در پی دارد، لذا به هیچ وجه نباید شیر را در وضعیت نزدیك به حالت بسته رها كرد.

باز و بسته كردن این شیرها، معمولاً به زمان زیادی نیاز دارد و به همین علت در مواردی كه لازم باشد شیر سریع باز یا بسته شود، استفاده نمی شود.

شیر دروازه ای دارای اجزاء اصلی بدنه، بندآور یا دیسك، نشیمنگاه، ساقه، درپوش و تجهیزات آب بندی می باشد. حركت بندآور از نوع عمود بر جهت حركت سیال می باشد. معمولاً این شیرها را از چدن نرم یا خشك می سازند و كاربرد وسیعی در خطوط لوله آب سرد یا گرم دارند.

دانلود و مشاهده کلیپ
